Schächte sind zentrale Bauwerke eines Kanalnetzes und für die Zustandserfassung ebenso relevant wie die angeschlossenen Leitungen. Rohr-Fuxx setzt für die Schachtinspektion IBAK-PANORAMO-SI-Technik ein. Die 360-Grad-Aufzeichnung erzeugt eine umfassende digitale Innenansicht des Schachtes, die anschließend am Rechner betrachtet und vermessen werden kann.
Je nach Auftrag geht es um den optisch erkennbaren baulichen Zustand und Auffälligkeiten an Schachtwand, Gerinne, Anschlüssen oder Einbauteilen. Sichtbar werden können beispielsweise Risse, Ausbrüche, auffällige Fugen, Korrosion, Ablagerungen oder Feuchtespuren. Solche Bildbefunde sind jedoch nicht automatisch ein Dichtheitsnachweis. Die digitale Dokumentation kann Kommunen, Netzbetreibern und gewerblichen Auftraggebern bei der weiteren Bewertung und Sanierungsplanung unterstützen.

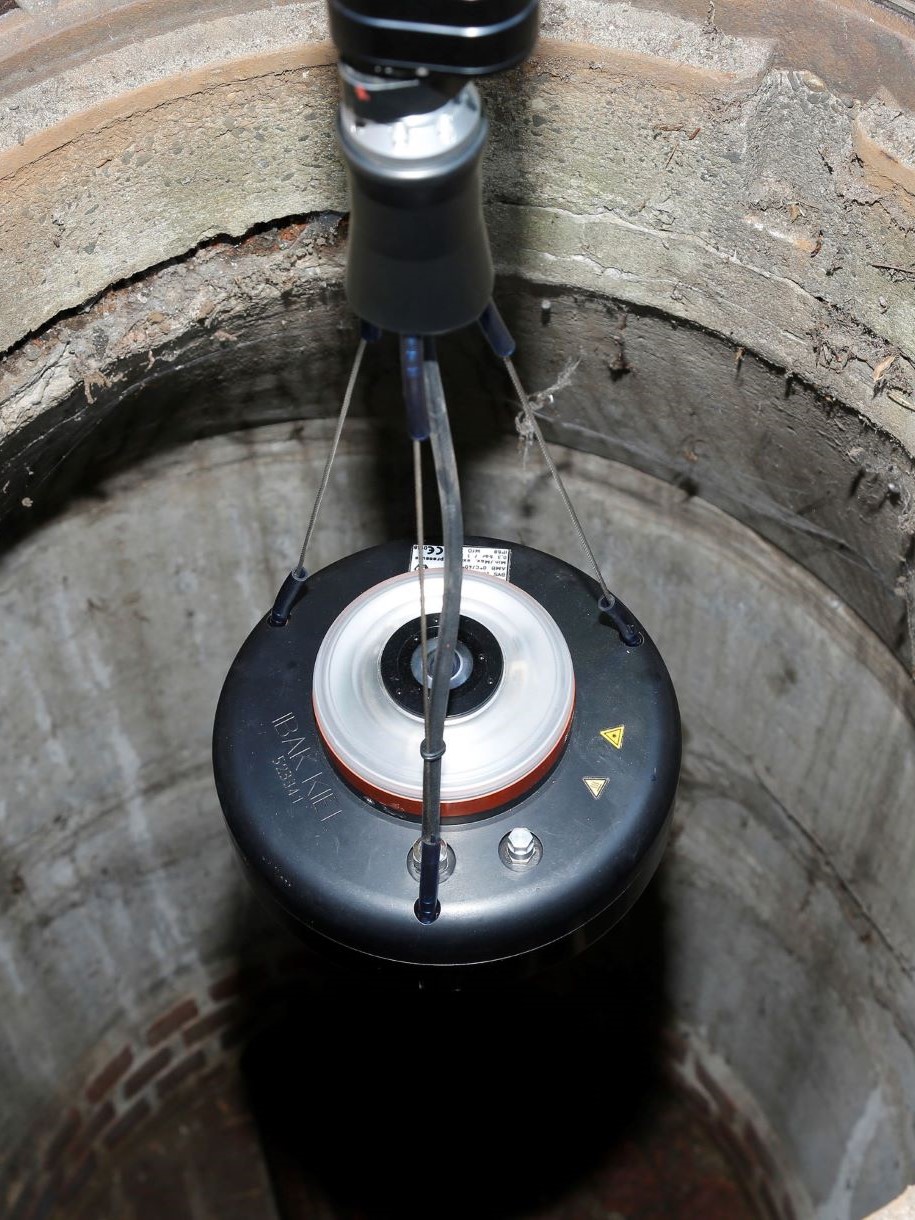

Bei der von Rohr-Fuxx eingesetzten PANORAMO-SI-Technik arbeiten zwei Digitalkameras an Ober- und Unterseite des Systems mit 185°-Fisheye-Objektiven; die Aufnahmen erfolgen in Abständen von 5 cm. Aus den Bilddaten entstehen Vollkugelbilder und eine reale 3D-Innenansicht. Der große Vorteil: Die Aufnahme vor Ort und die spätere Bildauswertung können zeitlich getrennt werden. Auffällige Stellen lassen sich am Rechner erneut aus unterschiedlichen Blickrichtungen betrachten.
Die Technik unterstützt zudem Vermessungen innerhalb der digitalen Aufnahme. Damit können relevante Schäden oder Bauteile genauer dokumentiert und für weitere Planungen genutzt werden.

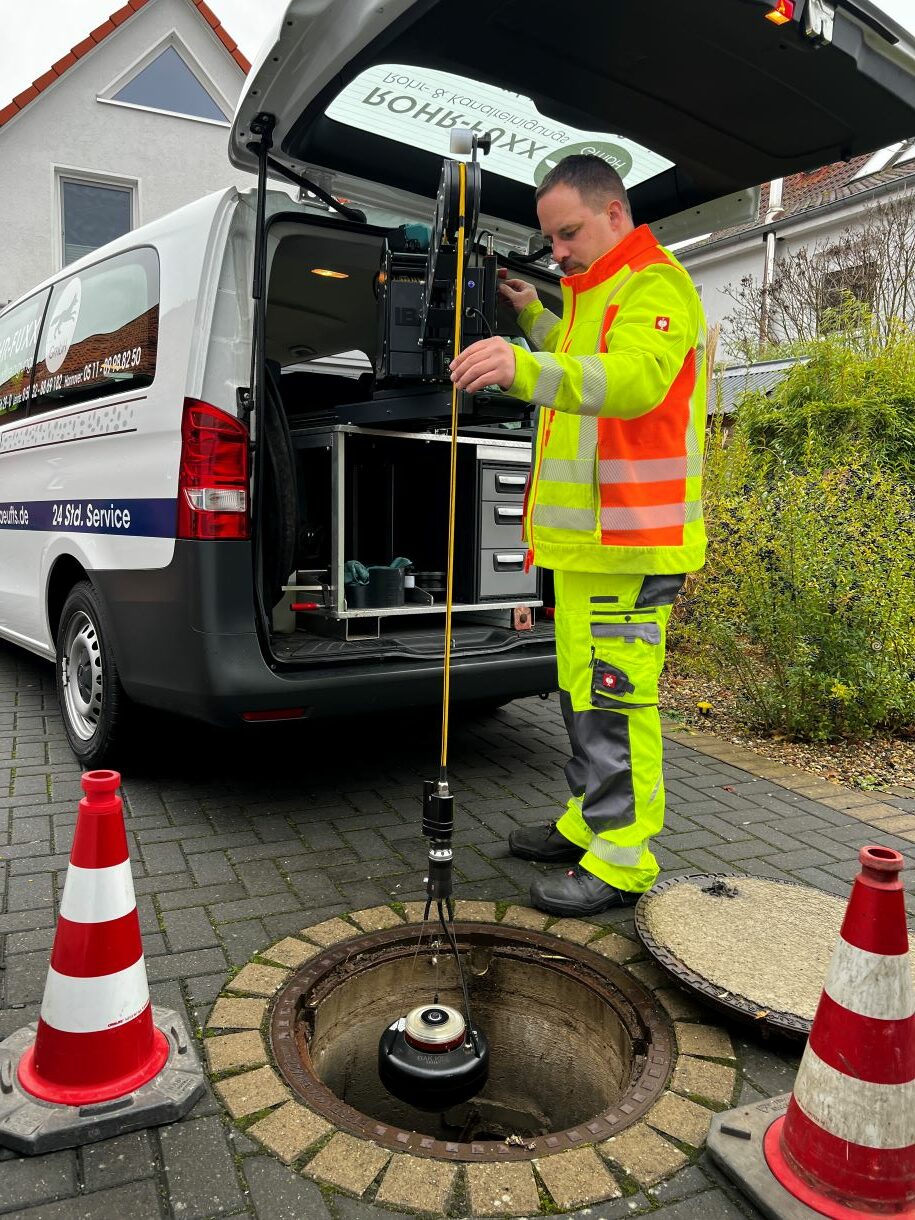

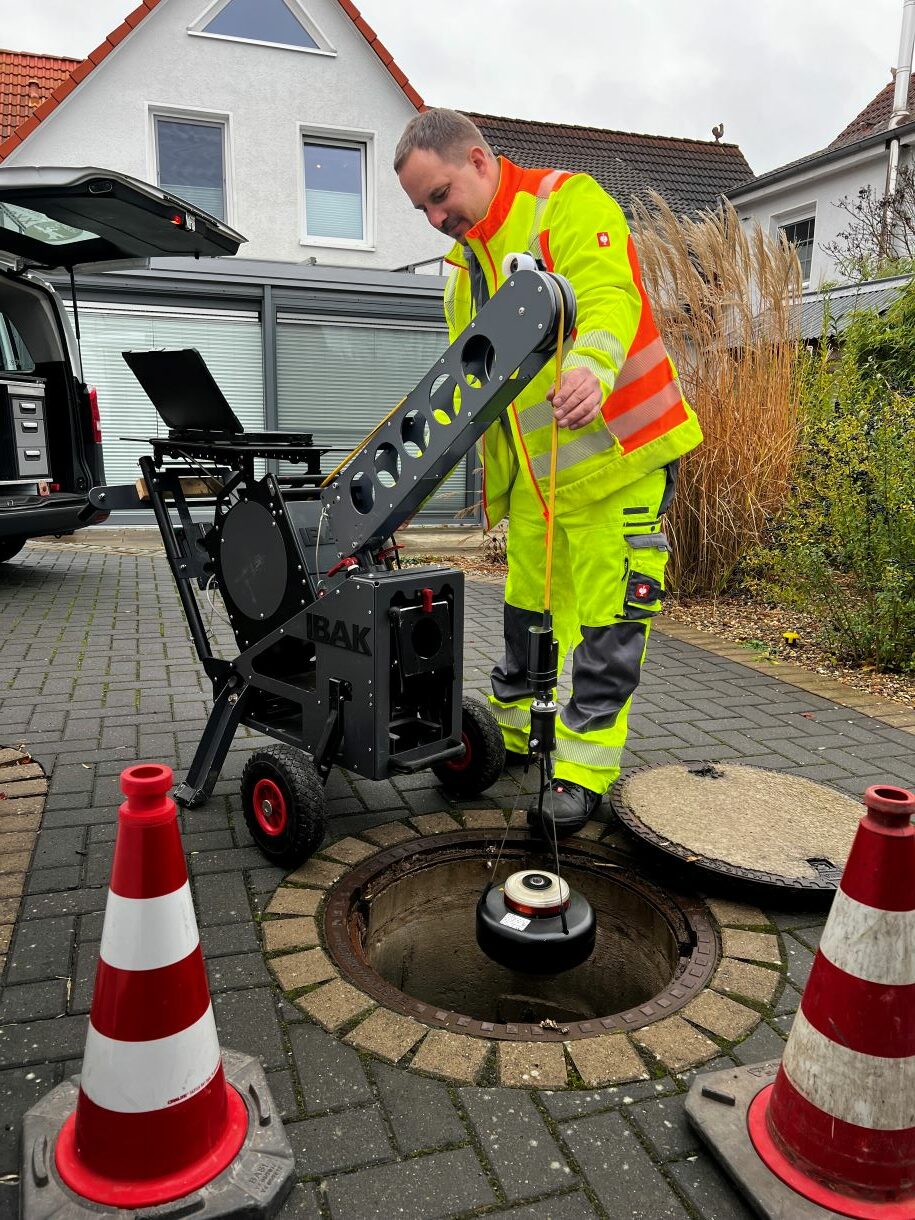

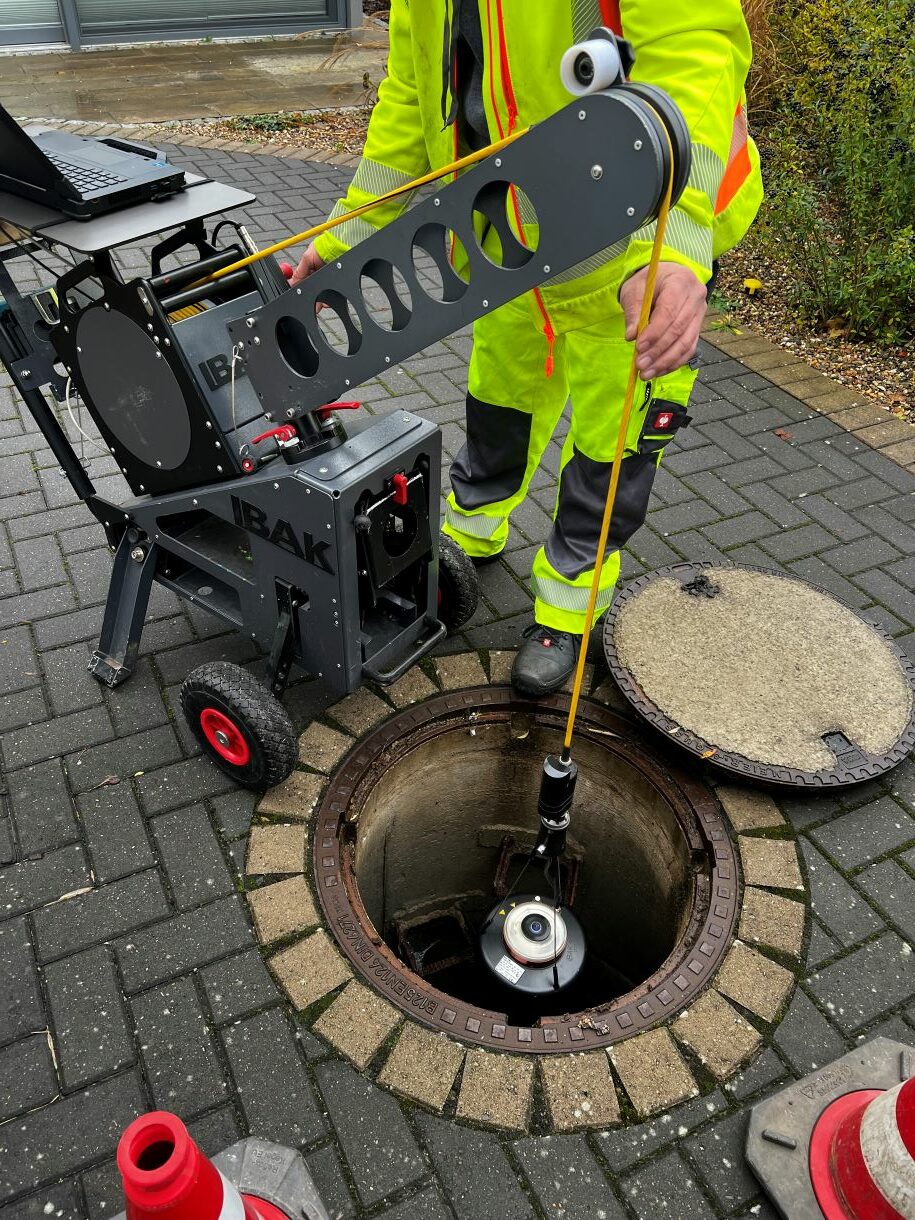

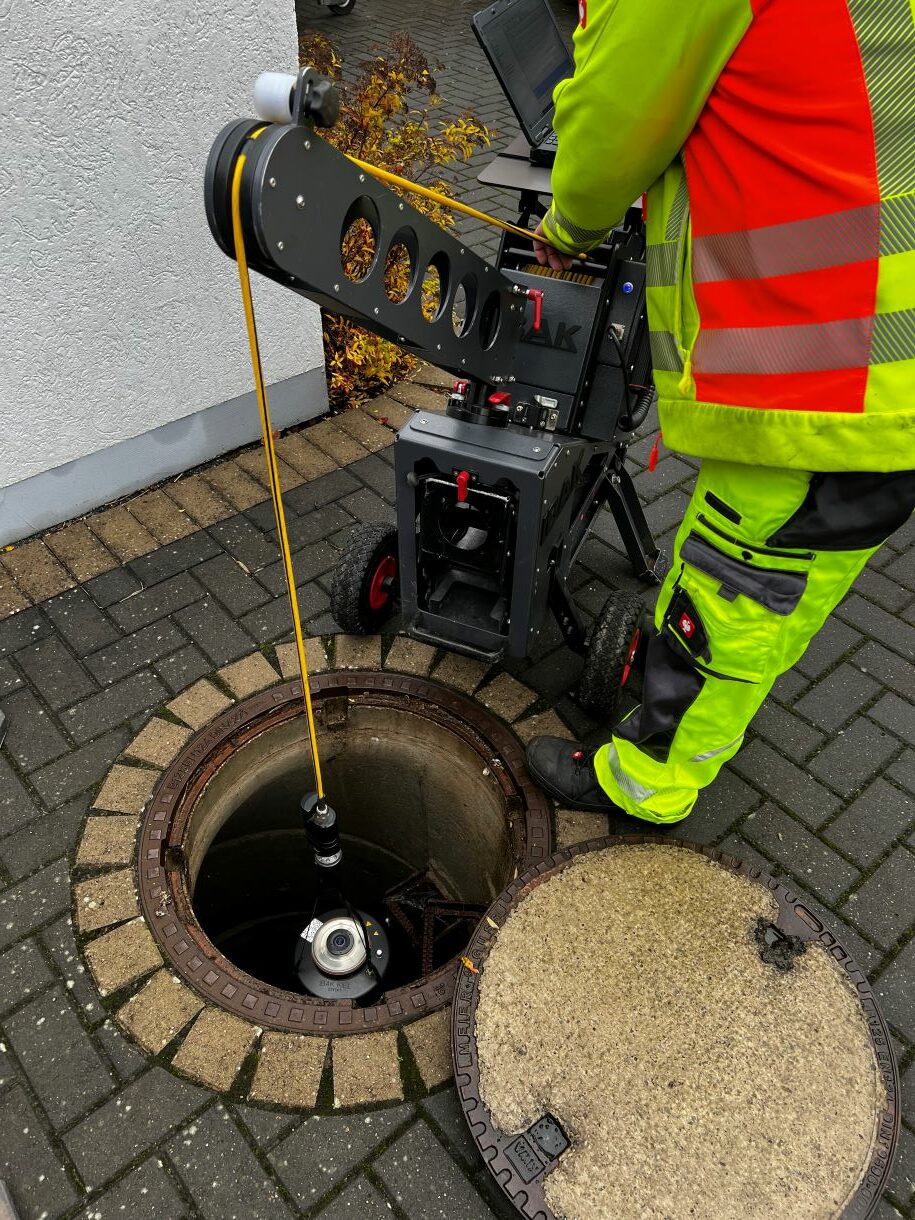

Für eine PANORAMO-SI-Aufnahme muss der Schacht geöffnet und für das Kamerasystem zugänglich sein. Während der Erfassung entsteht die Rundum-Bildinformation für die spätere Auswertung. Gegenüber wenigen einzelnen Fotos steht damit eine deutlich umfassendere Datengrundlage zur Verfügung: Auch Bereiche, die bei der ersten Betrachtung nicht im Mittelpunkt standen, können später erneut angesehen werden.
Die umfassende digitale Innenansicht erleichtert Vergleiche, Rückfragen und die spätere Zusammenarbeit mit Planern oder Sanierungsunternehmen. Schachtinspektion, Kanalreinigung und TV-Inspektion können sich je nach Aufgabenstellung fachlich ergänzen.
Für eine aussagekräftige Aufnahme sollte der Schacht zugänglich und der Innenraum so weit einsehbar sein, dass die Kameratechnik die relevanten Flächen erfassen kann. Starke Verschmutzungen oder verdeckte Bereiche können die optische Beurteilung einschränken. Ob vor der Inspektion eine Reinigung sinnvoll ist, hängt vom Zustand des Schachtes und vom Untersuchungsziel ab.
Eine digitale Schachtaufnahme kann beispielsweise für Bestandsaufnahmen, die Dokumentation auffälliger Bauwerksbereiche oder als Datengrundlage vor einer Sanierungsplanung eingesetzt werden. Bei wiederkehrenden Untersuchungen können vorhandene Bilddaten außerdem helfen, erkennbare Veränderungen nachvollziehbar miteinander zu vergleichen. Ob zusätzlich eine Zustandsklassifizierung oder eine Auswertung nach einem bestimmten Standard benötigt wird, richtet sich nach dem jeweiligen Auftrag.
Vor allem für Kommunen, Netzbetreiber, Industrie- und Gewerbebetriebe sowie andere Eigentümer größerer Entwässerungsanlagen, die den optisch erkennbaren Zustand ihrer Schächte nachvollziehbar dokumentieren möchten.
Der Schacht wird umfassend digital erfasst. Bei der späteren Auswertung kann die Perspektive verändert werden, sodass auffällige Bereiche erneut und detailliert betrachtet werden können.
Die PANORAMO-SI-Technik unterstützt Vermessungen in den erfassten Bilddaten. Dadurch lassen sich auffällige Bereiche genauer dokumentieren und die gewonnenen Maße für die weitere Planung heranziehen.
Die erfassten Bilddaten stehen für die spätere digitale Auswertung zur Verfügung. Umfang und Format zusätzlicher Auswertungen oder Unterlagen richten sich nach dem jeweiligen Auftrag und Projektziel.
Nein. Die Schachtinspektion liefert eine optische Dokumentation. Ein formaler Dichtheitsnachweis erfordert ein eigenes Prüfverfahren.
Die Schachtinspektion dokumentiert das Schachtbauwerk selbst, beispielsweise Wandflächen, Gerinne, Anschlüsse und Einbauteile. Eine TV-Kanalinspektion untersucht dagegen die angeschlossenen Rohr- und Kanalstrecken. Beide Verfahren können sich bei einer umfassenderen Bestandsaufnahme ergänzen.
Sie haben Fragen zu unserem Vorgehen, unserer Technik bei der Schachtinspektion, Interesse oder eine Frage, die noch nicht beantwortet wurde? Sprechen Sie uns einfach an! Wir helfen Ihnen gerne weiter.
